300X缓闭止回阀

300x缓闭止回阀 300x缓闭止回阀(结构图)
300X缓闭止回阀 300X缓闭止回阀 (结构图)

■ 产品概述

300X缓闭止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。缓闭止回阀兼具有电动阀、逆止阀和水锤消除器三种功能,缓闭止回阀可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按纽。缓闭止回阀即可按照水泵操作作规程自动实现启闭,流量大、压力损失小。缓闭止回阀适用于600口径以下的阀门

■ 工作原理

当缓闭止回阀从进口端给水时,水通过微型过滤器、针型阀、止回阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于止回阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

■ 主要零件材料

零件名称 零件材料
阀体/阀盖 WCB/HT200
阀座/阀盘 铜合金
密封圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
止回阀 铜合金
微型过滤器 不锈钢

■ 安装示意图

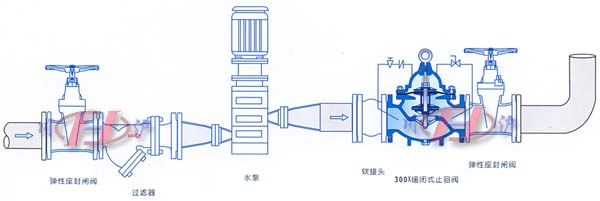

300X缓闭止回阀安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 106 106 106 137 137 145 178 232 286 318 413 502 600 638 677 677
H 172 172 172 225 225 270 289 375 420 570 722 769 906 1025 1027 1027
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
