700X水泵控制阀

700x水泵控制阀 600x水泵控制阀(结构图)

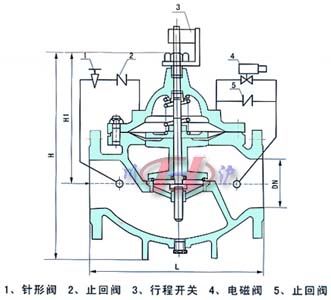

700X水泵控制阀 700X水泵控制阀 (结构图)

■ 产品概述

700X水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前。水泵控制阀先行缓慢关闭90%左右,防止突然停泵而产生的水锤或水击声;当水泵完全停止后,水泵控制阀再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。水泵控制阀是水泵出口必不可少的保护装置。阀门呈流线型设计。通过电磁阀的导控实现准确的启闭。使用安全可靠,有效地防止水锤和水击声,水泵控制阀使用寿命长,安装、维修方便。

■ 工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。
当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

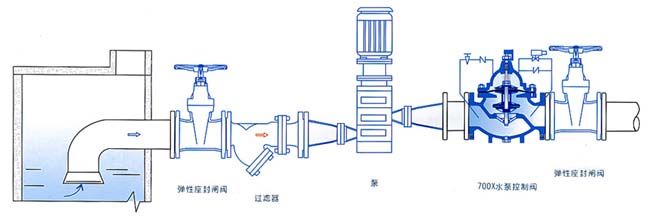

■ 安装示意图

700X水泵控制阀安装示意图

■ 主要外形安装尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 395 405 430 510 560 585 675 730 760 840 910 910
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
