600X水力电动控制阀

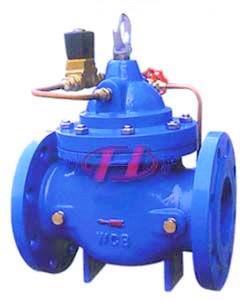

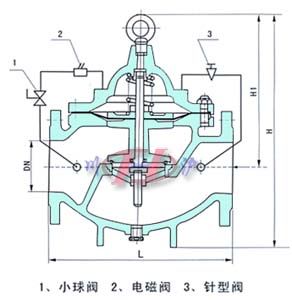

600x水力电动控制阀 600x水力电动控制阀(结构图)
600X水力电动控制阀 600X水力电动控制阀 (结构图)

■ 产品概述

600X水力电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管道路系统,实现远程操作。并可取代闸阀蝶阀用于大型电动操作系统。水力电动控制阀关闭速度可调,平稳关闭而不产生压力波动。该水力电动控制阀体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V,或直流电24V,可根据各种场合选用常开或常闭型均可。

■ 工作原理

当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。
当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

■ 安装示意图

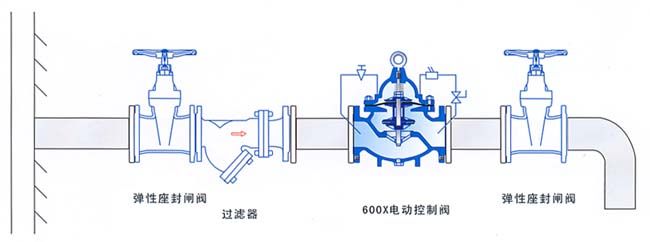

600X水力电动控制阀安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 269 269 269 300 300 288 310 340 380 410 440 460 480 516 560 560
H 342 342 342 395 395 385 420 500 540 575 665 720 750 830 900 900
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
