900X紧急关闭阀

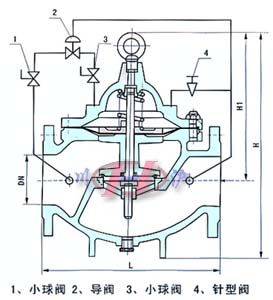

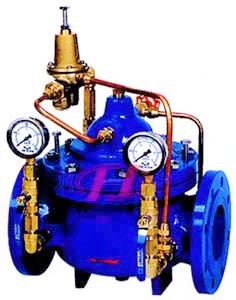

900x紧急关闭阀 900x紧急关闭阀(结构图)
900X紧急关闭阀 900X紧急关闭阀 (结构图)

■ 产品概述

900X紧急关闭阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,紧急关闭阀自动打开,呈常开状态,恢复生活供水。紧急关闭阀使系统无须另设专门的消防单独供水管网,节约了建设成本和用水量。紧急关闭阀控制灵敏度高,安全可靠,调试简便,使用寿命长。

■ 工作原理

当主阀进口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,进口与出口存在压差,水流经阀口由出口流出。当消防泵其动,或变频泵压力升高,超过导阀设定压力时,由主阀进口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到的向下的压力大于向上的推力,主阀关闭。值得注意的是,进口压力小于设定压力该阀一直处于开启状态,进口压力大于设定压力,该阀处于关闭状态。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

■ 安装示意图

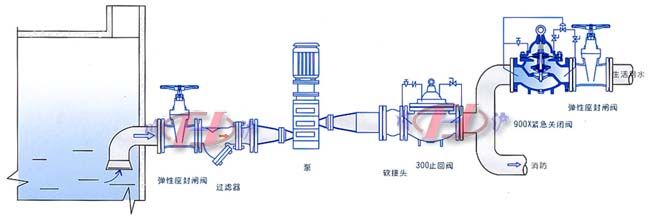

900X紧急关闭阀安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
