JD745多功能水泵控制阀

JD745多功能水泵控制阀 JD745多功能水泵控制阀 (结构图)
JD745多功能水泵控制阀 JD745多功能水泵控制阀 (结构图)

■ 产品概述

JD745多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀接管系统采用调节阀控制,通过设定调节阀的开度,可实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。

■ 工作原理

当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

■ 工作特点

1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便,无需为阀门另配电控系统,可随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

■ 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) 最低动作压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 3-60 (可调) ≥0.07 0-80
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0

■ 安装示意图

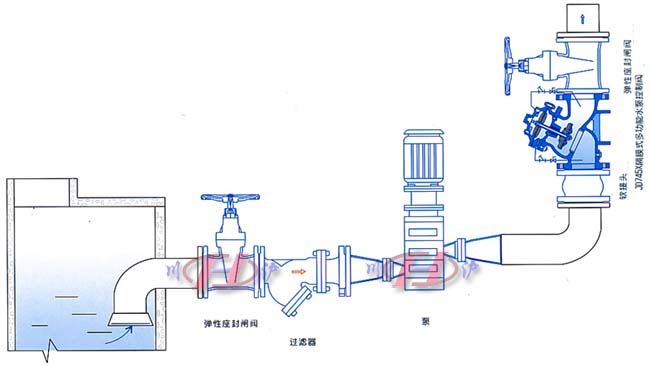

JD745多功能水泵控制阀安装示意图

■ 主要外形安装尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 205 215 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
