水用减压阀(空气减压阀)

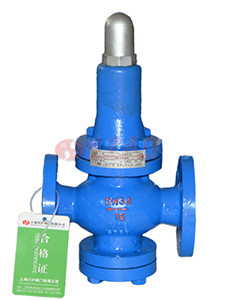

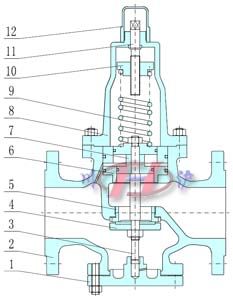

水用减压阀、空气减压阀(法兰式) 水用减压阀|空气减压阀(结构图)
水用减压阀|空气减压阀(法兰式) 水用减压阀|空气减压阀(结构图)

■ 产品概述

水用减压阀(空气减压阀)结构为弹簧活塞式减压阀,是弹簧薄膜式减压阀的代替产品,水用减压阀(空气减压阀)与薄膜减压阀相比有以下优点:
1、使用寿命长,不存在膜片损坏的问题。
2、耐高压,出口压力高时,薄膜片就不行了,而活塞式减压阀可适应很高的出口压力。
水用减压阀(空气减压阀)可用于工作温度0-90℃的水、空气、和非腐蚀性液体管路上,在高层建筑的冷热供水和消防供水的系统中,可取代常规分区水管,这样可以简化的节省系统的设备,降低工程造价,也可在各类空压机设备的冷却系统中起到减压、稳压的作用。

■ 工作原理

1、水用减压阀(空气减压阀)通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。
2、水用减压阀(空气减压阀)介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压,由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力的作用面积,即加大敏感元件作用面积,从而减小了阀门出口的压力偏差,大大提高了减压阀的稳压精度。

■ 主要技术参数与性能指标

阀体形式 直通铸造阀
公称通径 DN15~400mm
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于2″以内)
公称压力(MPa) 1.6 2.5 4.0 6.4
壳体试验压力(Mpa) 2.4 3.75 6.0 9.6
密封试验压力(Mpa) 1.76 2.75 4.4 7.04
最高进口压力(Mpa) <1.6 <2.5 <4.0 <6.4
出口压力范围(Mpa) 0.2~1.0 0.3~1.6 0.3~2.5 0.5~3.0
压力特性偏差(Mpa)△P2P1 GB12246-1989
流量特性偏差(Mpa)△P2G2 GB12246-1989
最小压差(Mpa) 0.2 0.2 0.2 0.25
背压PB ≤0.15 ≤0.25 ≤0.25 ≤0.4

■ 主要零件材料

1 底座 HT200 WCB CF8 CF8M
2 阀体 HT200 WCB CF8 CF8M
3 阀杆 2Cr13 2Cr13/304 304 316
4 阀瓣 2Cr13 2Cr13/304 304 316
5 阀座 2Cr13 2Cr13/304 304 316
6 导向套 2Cr13 2Cr13/304 304 316
7 活塞 2Cr13 铜合金/304/316
8 阀盖 HT200 WCB CF8 CF8M
9 弹簧 65Mn/60Si2Mn
10 弹簧座 2Cr13 2Cr13/304 304 316
11 调节螺栓 25 2Cr13/304 304 316
12 保护罩 HT200 WCB CF8 CF8M

■ 额定流量系数

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Kv 1 2 4 4 6 13 14 38 40 85 90 165 350 520 690 950

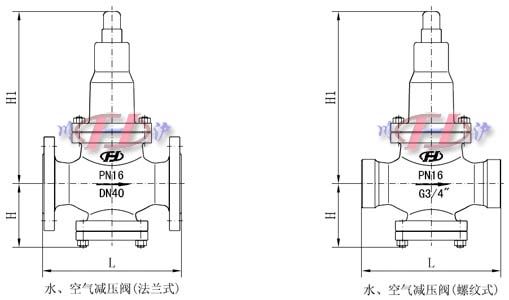

■ 主要外形尺寸

水用减压阀、空气减压阀外形尺寸
公称通径DN(mm) 外形尺寸
L H1 H
1.6/2.5MPa 4.0MPa 6.4MPa 10.0MPa 1.6-4.0 6.4-10.0 1.6-4.0 6.4-10.0
15 160 180 180 180 195 195 85 100
20 160 180 180 200 220 220 85 100
25 180 200 200 220 255 265 95 115
32 200 220 220 230 255 265 95 115
40 220 240 240 240 325 330 105 130
50 250 270 270 300 325 330 130 135
65 280 300 300 340 330 340 145 150
80 310 330 330 360 340 340 170 175
100 350 380 380 357 360 200 205
125 400 450 450 560 565 225 235
150 450 500 500 580 585 265 275
200 500 550 560 630 635 290 300
250 650 650 750 755 325 335
300 800 800 780 785 360 375
350 850 850 850 855 395 410
400 900 900 925 930 430 445
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
