先导活塞式气体减压阀

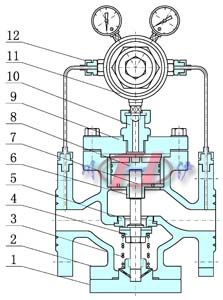

先导活塞式气体减压阀 先导活塞式气体减压阀(结构图)

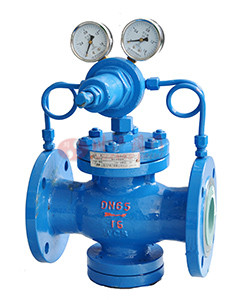

先导活塞式气体减压阀 先导活塞式气体减压阀(结构图)

■ 产品概述

Yk43系列气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
Yk43先导活塞式气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体介质。

■ 主要技术参数与性能指标

阀体形式 直通铸造阀
公称通径 DN15~400mm
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)
公称压力(MPa) 1.6 2.5 4.0 6.4 10.0
壳体试验压力(Mpa) 2.4 3.75 6.0 9.6 11.0
密封试验压力(Mpa) 1.76 2.75 4.4 7.04 15.0
最高进口压力(Mpa) <1.6 <2.5 <4.0 <6.4 <10.0
出口压力范围(Mpa) 0.1~1.0 0.1~1.6 0.1~2.5 0.5~3.5 0.5~3.5
压力特性偏差(Mpa)△P2P1 GB12246-1989
流量特性偏差(Mpa)△P2G2 GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8
渗透量 X/F(橡胶/聚四氟乙稀):O渗漏  Y(硬密封):按GB12245-1989

■ 主要零件材料

1 底座 HT200 WCB CF8 CF8M
2 阀体 HT200 WCB CF8 CF8M
3 弹簧 65Mn/60Si2Mn
4 阀瓣 2Cr13 2Cr13/304 304 316
5 阀座 2Cr13 2Cr13/304 304 316
6 导向套 2Cr13 2Cr13/304 304 316
7 阀杆 2Cr13 2Cr13/304 304 316
8 活塞 2Cr13 铜合金/304/316
9 阀盖 HT200 WCB CF8 CF8M
10 连接螺母 2Cr13 2Cr13/304 304 316
11 导阀 2Cr13 2Cr13/304 304 316
12 接头 2Cr13 2Cr13/304 304 316

■ 额定流量系数

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Kv 1 2.5 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

■ 主要外形尺寸

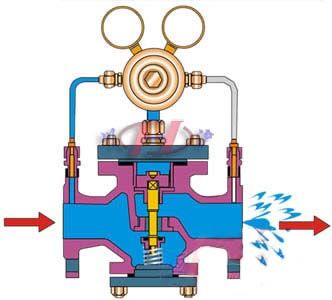

先导活塞式气体减压阀外形图 先导活塞式减压阀流向图
公称通径DN(mm) 外形尺寸
L H H1
1.6/2.5MPa 4.0MPa 6.4MPa 10.0MPa 1.6-4.0 6.4-10.0 1.6-4.0 6.4-10.0
15 160 180 180 180 90 100 290 300
20 160 180 180 200 98 105 300 310
25 180 200 200 220 110 120 300 31
32 200 220 220 230 110 120 300 310
40 220 240 240 240 125 135 320 335
50 250 270 270 300 125 135 320 335
65 280 300 300 340 130 140 325 340
80 310 330 330 360 160 170 365 380
100 350 380 380 170 185 365 380
125 400 450 450 200 215 475 490
150 450 500 500 210 225 475 490
200 500 550 560 240 260 515 535
250 650 650 290 310 560 580
300 800 800 335 355 705 725
350 850 850 375 395 745 765
400 900 900 405 435 780 800
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
