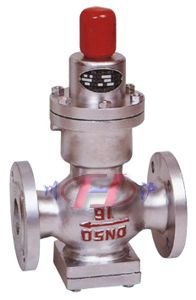

波纹管减压阀
 |
 |
| 波纹管减压阀 |

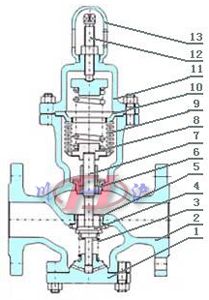

波纹管减压阀(结构图) |
■ 产品概述
本系列直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,波纹管减压阀用于温度在180℃以下的蒸汽、空气及其他无腐蚀性气体的管路上，经过调节，使通过波纹管减压阀内介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.5bar。
■ 主要技术参数与性能指标
| 阀体形式 |
直通铸造阀 |
| 公称通径 |
DN15～100mm |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于2″以内) |
| 公称压力 |
0.6MPa |
1.0MPa |
1.6MPa |
| 壳体试验压力) |
0.9MPa |
1.65MPa |
2.4MPa |
| 密封试验压力 |
0.66MPa |
1.1MPa |
1.75MPa |
| 高进口压力 |
<0.6MPa |
<1.0MPa |
<1.6MPa |
| 出口压力范围 |
0.05～0.4MPa |
0.1～0.8MPa |
0.1～1.0MPa |
| 压力特性偏差 |
GB12244～1989 |
| 流量特性偏差 |
GB12244-1989 |
| 小压差 |
0.1MPa |
0.15MPa |
0.15MPa |
| 渗漏量 |
GB12245～1989 |
■ 主要零件材料
| 1 |
底座 |
HT200 |
WCB |
CF8 |
CF8M |
| 2 |
阀体 |
HT200 |
WCB |
CF8 |
CF8M |
| 3 |
弹簧 |
65Mn/60Si2Mn |
| 4 |
阀瓣 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 5 |
阀座 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 6 |
导向套 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 7 |
阀杆 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 8 |
波纹管 |
304 |
304 |
304 |
316 |
| 9 |
大弹簧 |
65Mn/60Si2Mn |
| 10 |
膜片 |
丁晴橡胶 |
| 11 |
阀盖 |
HT200 |
WCB |
CF8 |
CF8M |
| 12 |
调节螺栓 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 13 |
防护罩 |
塑料 |
2Cr13/304 |
304 |
316 |
■ 流量系数
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |

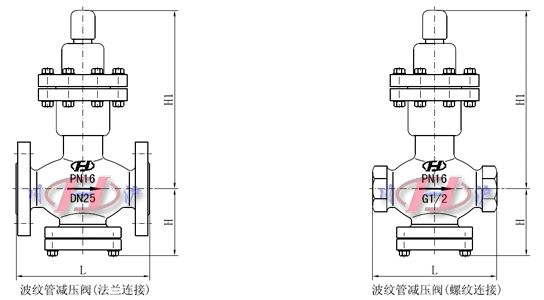

■ 主要外形尺寸
| 口径(DN) |
L |
H |
H1 |
| 0.6/1.0MPa |
1.6MPa |
| 15 |
140 |
140 |
90 |
290 |
| 20 |
140 |
140 |
98 |
295 |
| 35 |
160 |
160 |
110 |
295 |
| 32 |
180 |
180 |
110 |
295 |
| 40 |
200 |
200 |
125 |
325 |
| 50 |
230 |
230 |
125 |
325 |
| 65 |
280 |
130 |
325 |
| 80 |
310 |
160 |
380 |
| 100 |
350 |
170 |
380 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
