高压气体减压阀

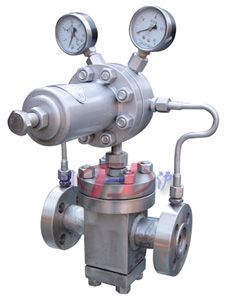

高压气体减压阀(碳钢) 高压气体减压阀(不锈钢)
高压气体减压阀(碳钢) 高压气体减压阀(不锈钢)

■ 产品概述

本公司经营的川沪牌高压气体减压阀是一种自动降低管路工作压力的专门装置,高压减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内。高压气体减压阀的特点是在进口压力不断变化的情况下,保持出口压力值在一定的范围内。在应用高压气体减压阀时,必须遵循其适用规范的要求,以确保经营正常进行。

■ 结构特点和用途

Yk43系列气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
高压气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体介质。

■ 主要技术参数与性能指标

阀体形式 直通锻造阀体
公称通径 DN15~300mm
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、焊接(BW SW)
公称压力(MPa) 11.0 15.0 26.0 42.0
壳体试验压力(Mpa) 16.5 22.5 39.0 63.0
密封试验压力(Mpa) 12.1 16.5 28.6 46.2
最高进口压力(Mpa) <11.0 <15.0 <26.0 <42.0
压力特性偏差(Mpa)△P2P1 GB12246-1989
流量特性偏差(Mpa)△P2G2 GB12246-1989
渗透量 X/F(橡胶/聚四氟乙稀):O渗漏  Y(硬密封):按GB12245-1989

■ 主要零件材料

1 底盖 碳钢 不锈钢 高压气体减压阀结构图
2 阀体 碳钢 不锈钢
3 弹簧 65Mn
4 阀瓣 2Cr13/304 304
5 阀座/阀杆 2Cr13/304 304
6 导向套 2Cr13/304 304
7 活塞 304/铜合金
8 阀盖 碳钢 不锈钢
9 导阀 不锈钢/铜
10 接头 25 304

■ 主要外形尺寸

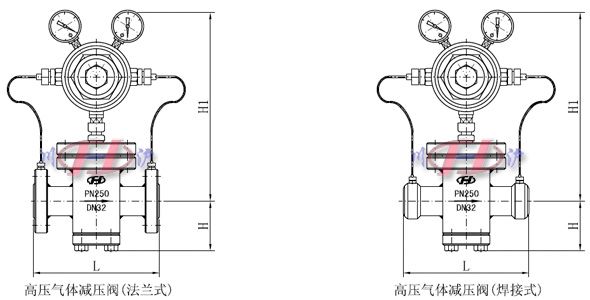

高压气体减压阀外形图
公称通径DN(mm) L H H1
11.0MPa 15.0MPa 26.0MPa 42.0MPa 11-15MPa 26-42MPa 11-15MPa 26-42MPa
DN15~400 由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技
术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
