支管减压阀(直接作用减压阀)

支管减压阀(黄铜) 支管减压阀(不锈铜)
支管减压阀(黄铜) 支管减压阀(不锈铜)

■ 产品概述

本公司经营的支管减压阀(亦称直接作用式减压阀)主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。支管减压阀(直接作用式减压阀)用于支管减压,可供水压力分配更加均衡,避免部分供水点超压,优化高层建筑给水分区。支管减压阀(直接作用式减压阀)可代替分区调频变速水泵,在消防给水系统中可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

■ 工作原理

出口压力作用在隔膜地面的阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推出隔膜,打开减压阀。水流连续流通一阵候,减压阀的开启产生自阻尼效应,使启闭动作趋于平衡。

■ 主要技术参数

支管减压阀 型号 公称压力(MPa) 公称通径(mm) 连接形式 阀体材料 出口压力(MPa) 工作温度(℃)
YZ11X-16/25T 1.6/2.5 15~50 内螺纹 黄铜 (可调)
0.05~0.6
0~80℃
YZ11X-16/25P 不锈钢

■ 主要零件材料

1 底盖 铜/不锈钢 支管减压阀内部结构图
2 阀瓣 铜/不锈钢
3 压盖 铜/不锈钢
4 密封垫 丁晴橡胶
5 阀体 铜/不锈钢
6 膜片 丁晴橡胶
7 弹簧座 铜/不锈钢
8 弹簧 65Mn
9 调节螺栓 不锈钢
10 阀盖 铜/不锈钢

■ 主要外形尺寸

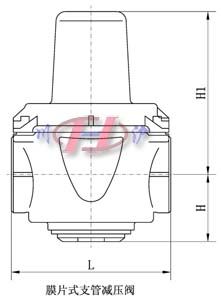

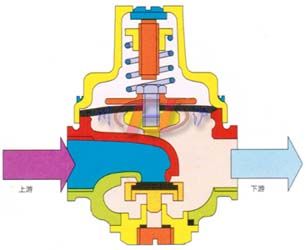

支管减压阀外形图 支管减压阀流向图
公称通径(DN) 15(1/2") 20(3/4") 25(1") 32(11/4") 40(11/2") 50(2")
L 76.5 76.5 85 98 102 117
H 31 31 36 42 45 54
H1 60 75 88 93 98 130
重量 1.2 1.2 1.4 1.5 2 2.65
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
