自力式微压调节阀(自力式差压调节阀)
 |
 |
| 自力式微压调节阀 |
自力式差压调节阀 |
■ 产品概述
ZZV、ZZC型自力式微压调节阀、自力式差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN20～200mm |
| 公称压力 |
PN1.0、1.6MPa |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 |
法兰(FF RF RTJ) |
| 阀盖形式 |
标准型(一体式) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
压力分段范围
(KPa) |
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100 |
| 保证调压阀正常工作的小压差P |
≥0.01(MPa) |
| 工作温度 |
≤80℃ |
| 适合介质 |
气体、蒸汽、低粘度液体 |
● 阀内件
■ 主要零件材料及结构图
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
304 |
316 |
316L |
| 3 |
垫芯 |
304 |
304 |
316 |
316L |
| 4 |
阀盖 |
Q235 |
304 |
316 |
316L |
| 5 |
阀杆 |
304 |
304 |
316 |
316L |
| 6 |
下膜盖 |
Q235 |
| 7 |
膜片 |
EPDM或FKM夹纤维 |
| 8 |
上膜盖 |
Q235 |
| 9 |
压盖 |
Q235 |
| 10 |
螺纹盖 |
Q235 |
■ 应用实例
 |
 |
 |
A：风机加热系统循环风量控制
|
B：泵旁路调节
|
C：两种气体的流量配比控制 |
■ 主要性能指标
| 调节精度 |
≤10% |
允许泄露量
(在规定实验条件下) |
硬密封 |
4×0.01%阀额定容量 |
| 软密封 |
DN(mm) |
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 0.15 |
0.3 |
0.45 |
0..6 |
0.9 |
1.7 |
4.0 |
6.75 |
■ 额定流量系数、允许压差
| 公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
允许压差
(Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
| PN40 |
2.0 |

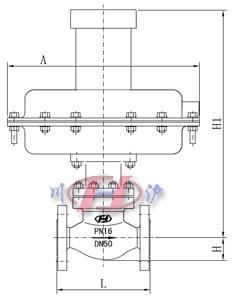

■ 主要外形及连接尺寸
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| H |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
| H1 |
323 |
350 |
370 |
370 |
370 |
397 |
397 |
400 |
| A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
| 导压管接口螺纹 |
M16×1.5 |
| 重量G(Kg) |
12 |
18 |
25 |
32 |
45 |
58 |
68 |
76 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
