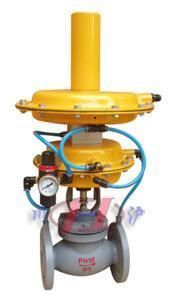

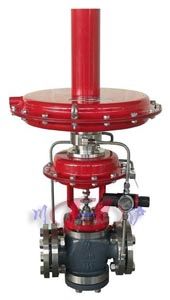

氮封阀(氮封装置、供氮装置)
 |
 |
| 氮封阀(老型阀体) |
氮封阀(精小型阀体) |
■ 产品概述
氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
● 产品特点：
无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
为确保储罐的安全，需在罐顶设置呼吸阀。
呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN20～150mm |
| 公称压力 |
PN1.0、1.6MPa |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 |
法兰(FF RF RTJ) |
| 阀盖形式 |
标准型(一体式) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件

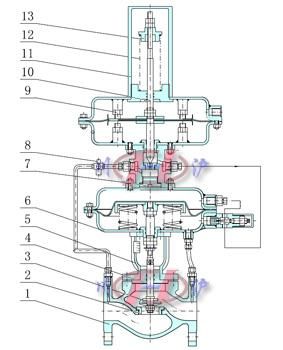

■ 主要零件材料及结构图
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
304 |
316 |
316L |
| 3 |
垫芯 |
304 |
304 |
316 |
316L |
| 4 |
导向套 |
Q235 |
304 |
316 |
316L |
| 5 |
支架 |
WCB |
CF8 |
CF8M |
CF3M |
| 6 |
执行机构1 |
膜盖：Q235、膜片：EPDM或FKM夹纤维 |
| 7 |
连接支架 |
Q235/304 |
| 8 |
减压阀 |
工程塑料 |
| 9 |
执行机构2 |
膜盖：Q235、膜片：EPDM或FKM夹纤维 |
| 10 |
上阀杆 |
304 |
304 |
316 |
316L |
| 11 |
防护盖 |
Q235/304 |
| 12 |
弹簧 |
65Mn/60Si2Mn |
| 13 |
调节螺母 |
35 |
304 |
316 |
316L |
■ 主要性能参数及性能指标
| 公称通径(mm) |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
| 阀座直径(mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 额定流量系数Kv |
3.2 |
5 |
8 |
10 |
20 |
32 |
50 |
80 |
100 |
160 |
250 |
400 |
| 压力调节范围 |
0.5～70 20～120 60～400 300～700 500～1000 KPa |
| 公称压力PN |
1.0、1.6 MPa |
| 被调介质温度 |
80、200 ℃ |
| 流量特性 |
快开型 |
| 调节精度 |
≤5% |
| 允许压降(MPa) |
1.6 |
1.6 |
1.1 |
0.6 |
0.4 |
| 薄膜有效面积(C㎡) |
200 |
280 |
400 |
| 允许泄漏量 |
符合ANSIB16.104—1976 IV级 |

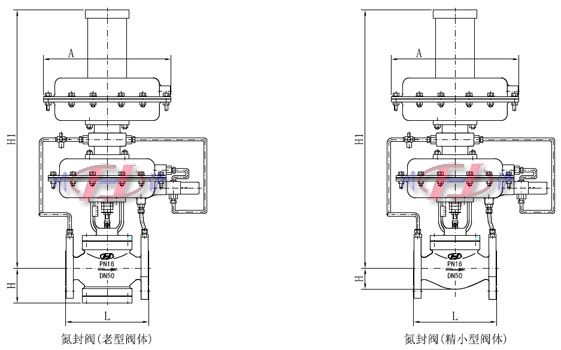

■ 主要外形及连接尺寸
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
| H |
老型 |
105 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
| 精小型 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
| H1 |
330 |
330 |
350 |
350 |
360 |
430 |
440 |
450 |
520 |
650 |
| A |
310 |
400 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
