400X流量控制阀

400X流量控制阀 400X流量控制阀 (结构图)
400X流量控制阀 400X流量控制阀 (结构图)

■ 产品概述

400X流量控制阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,400X流量控制阀自动打开,呈常开状态,恢复生活供水。400X流量控制阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。流量控制阀控制灵敏度高,安全可靠,调试简便,使用寿命长。

■ 工作原理

阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~300(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

■ 安装示意图

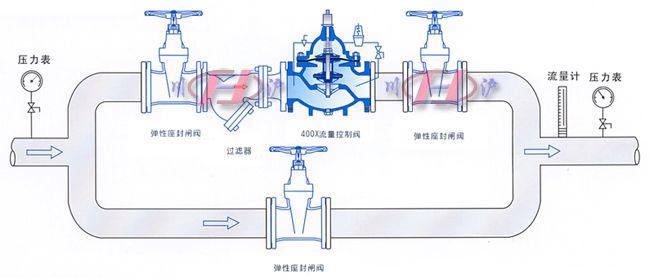

400X流量控制安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
