500X持压泄压阀

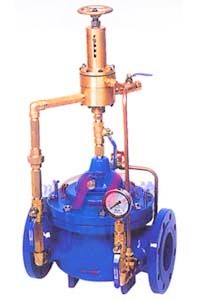

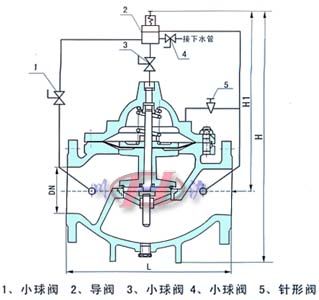

500x持压泄压阀 500x持压泄压阀(结构图)
500X持压泄压阀 500X持压泄压阀 (结构图)

■ 产品概述

500X持压泄压阀广泛用于给排水、消防、电厂等行业的水管道中,可对压力波动快速反应和快速泄放,防止压力急剧增高而损坏管道及设备,500X持压泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使持压泄压阀能安全可靠地运行。系统动作平稳、强度高、使用寿命长。

■ 工作原理

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4
2.5 2.75 3.75

■ 安装示意图

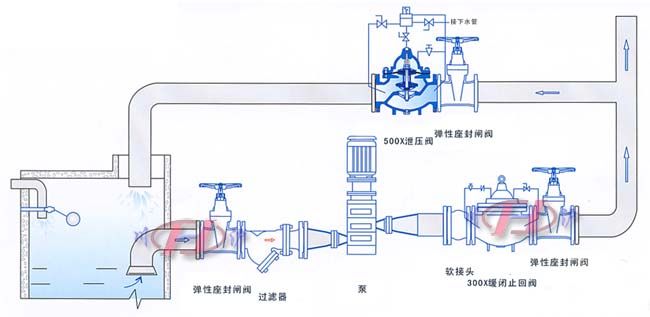

500X持压泄压阀安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 463 463 463 463 516 516 520 537 596 653 709 805 953 990 1030 1030
H 557 557 557 610 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
