自力式流量平衡阀

自力式流量平衡阀(不带锁) 自力式流量平衡阀(带锁)
自力式流量平衡阀(不带锁) 自力式流量平衡阀(带锁)

■ 产品概述

ZLF/ZL47F型自力式流量平衡阀亦称自力式平衡阀、流量调节阀、流量控制器、动态平衡阀、流量平衡阀,是一种直观简便的流量调节控制装置,管网中应用自力式流量平衡阀可直接根据设计来设定流量,阀门可在水作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差,无论系统压力怎样变化均保持设定流量不变,自力式流量平衡阀这些功能使管网流量调节一次完成,把调网工作变为简单的流量分配,有效的解决管网的水力失调。自力式流量平衡阀主要应用于:集中供热(冷)等水系统中,使管网流量按需分配,消除水系统水力失调,解决冷热不均问题,可节能、节电15%-20%。

■ 产品特点

可按设计或实际要求设定流量, 能自动消除系统的压差波动,保持流量不变。
克服系统冷热不均现象,提高供热(供冷)质量。
彻底解决近端压差大,远端压差小的矛盾。
减少系统循环水量,降低系统阻力。
减少设计工作量,不需要对管网进行繁琐的水力平衡计算。
降低调网难度,把复杂的调网工作简化为简单的流量分配。
免除多热源管网热源切换时的流量再分配工作。
流量显示值均为测试台上随机标定,流量(m3/h)。

■ 主要技术参数

阀体形式 直通铸造阀体
公称通径 DN15~350mm
公称压力 PN1.0、1.6 MPa
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、螺纹(适用于DN25以内)
介质温度 0~150℃
工作压差 20~600KPa
流量精度 5%

■ 主要零件材料及结构图

1 底盖 铸铁、球墨铸铁、铸钢 自力式流量平衡阀结构图
2 弹簧 65Mn/60Si2Mn
3 阀体 铸铁、球墨铸铁、铸钢
4 阀座 2Cr13、304
5 阀芯 2Cr13、304
6 阀杆 2Cr13、304
7 密封垫片 柔性石墨、聚四氟乙烯
8 密封填料 V型聚四氟乙烯填料、石棉纺织填料、石墨填料
9 厂家配套

■ 主要外形及连接尺寸及重量

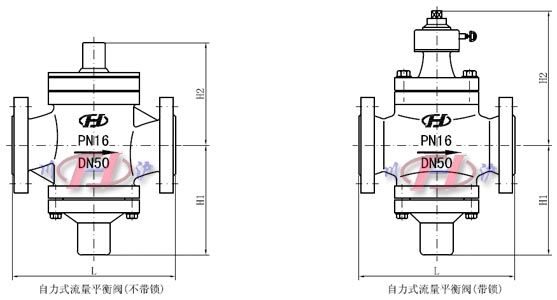

自力式流量平衡阀外形尺寸
公称通径(DN) 安装方式 L(mm) H1(mm) H2(mm) 恒定流量 重量(Kg)
15 螺纹连接 100 60 50 0.2-1 0.6
20 110 60 50 0.3-1.5 0.6
25 115 60 50 0.5-2 0.7
32 法兰连接 130 70 70 1-4 4
40 200 90 100 1.5-6 11
50 215 100 105 2-8 12
65 230 130 110 3-12 15
80 275 159 170 5-20 27
100 290 175 185 10-30 30
125 310 180 200 15-45 40
150 350 210 220 30-70 63
200 425 230 285 40-180 104
250 480 310 385 100-300 189
300 650 405 480 150-500 218
350 700 420 545 200-700 265
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
